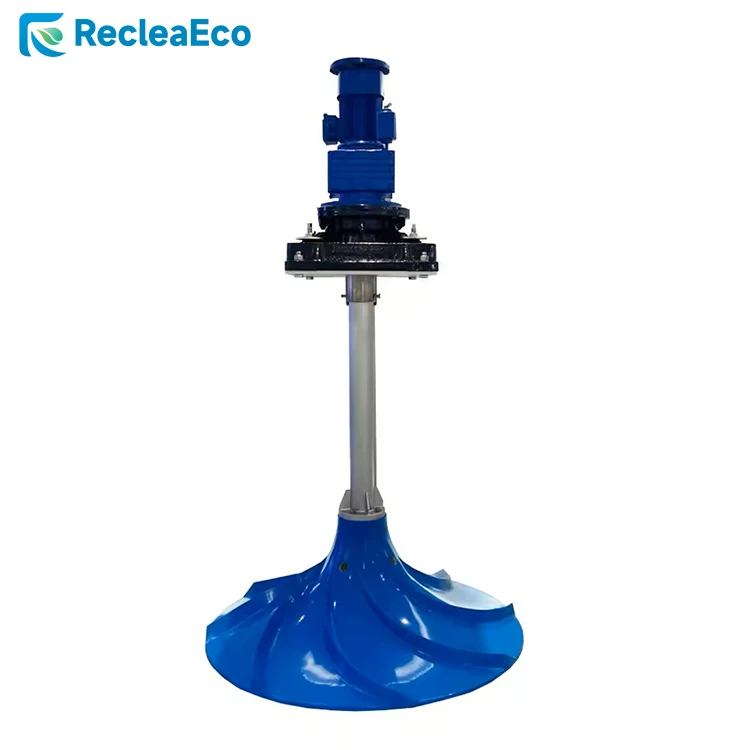

Mesclador hiperboloide

Hyperbolic Miger és una mena d’equips de barreja, que s’utilitza àmpliament en l’agitació i la barreja de líquids en els camps de municipals, químics, aliments, farmacèutics, etc. El seu component principal és el impulsor amb un disseny hiperbòlic. La guia s’enfonsa a l’impulsor descarrega el líquid al llarg de la línia tangent de la circumferència de l’impulsor. Sota el reflex de la paret de la piscina, es forma un flux d’aigua circulant de dalt a baix, realitzant un flux creuat axial i radial, que pot evitar eficaçment la sedimentació de la matèria en suspensió, eliminar l’angle mort de l’agitació i assegurar la uniformitat de l’agitació.

Baix consum d’energia
El consum d'energia d'un mesclador hiperboloide és 8-10 watts per metre cúbic, mentre que la potència dels equips de mescla tradicional sol ser tan alta com 15-20 watts/metre cúbic. Prenent un dipòsit de tractament d’aigües residuals amb una capacitat d’1, 000 metres cúbics com a exemple, l’ús d’un mesclador hiperboloide pot estalviar aproximadament 10, 000 quilowatt hores de consum d’energia a l’any, que equival a reduir 8 tones de dioxids de carboni.

Efecte de barreja uniforme
El disseny únic dels impulsors de la batedora hiperboloide pot formar un camp de flux tridimensional a la piscina, és a dir, el líquid flueix a la piscina en tres direccions: amunt i avall, frontal i posterior i esquerra i dreta, en lloc de només girar en un sol pla. A través d’aquest camp de flux tridimensional, el mesclador pot circular líquid a un cabal de 0. 3-0. 6 metres/segon. Quan es processen barreges amb un contingut sòlid de fins a un 5%, la uniformitat de barreja pot arribar a més del 98%, cosa que és significativament superior. Al voltant del 90% del mesclador tradicional.

Funcionament de baix soroll
El disseny operatiu de baixa velocitat del mesclador hiperboloide (normalment 40-120 rpm) redueix molt els nivells de soroll. El seu soroll operatiu sol ser inferior a 60 decibels, mentre que el soroll dels mescladors d’alta velocitat ordinaris pot arribar a ser fins a 75 decibels. Les baixes característiques de soroll la fan especialment adequada per a llocs amb estrictes requisits de soroll ambiental, com ara plantes de tractament d’aigües residuals urbanes i tallers de producció d’aliments.

L’impulsor d’hiperboloide està format girant una corba al llarg de l’eix Y, creant una superfície que facilita el flux de líquids. Per allotjar el moviment de l’aigua, l’impulsor està dissenyat per indagar aigua del centre. Aquest disseny redueix el flux d’entrada i garanteix una pressió uniforme a la superfície de l’impulsor, mantenint l’equilibri durant el funcionament. L’impulsor compta amb vuit pales de guia distribuïdes a la superfície d’arc doble corbat gradualment. L’energia potencial obtinguda pel propi pes de l’aigua, combinada amb la força centrífuga generada pel roig rotatiu, crea energia cinètica. Sota la influència de l’acceleració gravitatòria, el fluid es mou tangencialment al llarg de la circumferència del impulsor. Aquest moviment, juntament amb la reflexió de les parets del dipòsit, forma un flux de circulació de baix a dalt, donant lloc a transfrongers en les direccions axials (y) i radials (x).

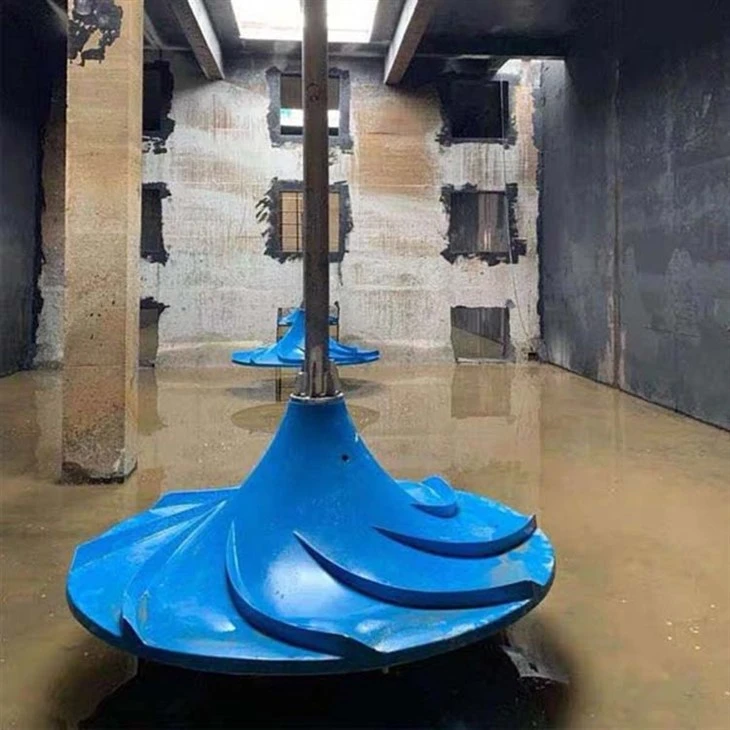

Les característiques estructurals de l’impulsor de la mescladora d’hiperboloides i la seva instal·lació propera a fons li permeten aconseguir efectes de mescla ideals, eliminant efectivament les zones mortes.

Els paràmetres de la mescladora anteriors s’obtenen sota la prova de tensió de 380V i freqüència de 50Hz.

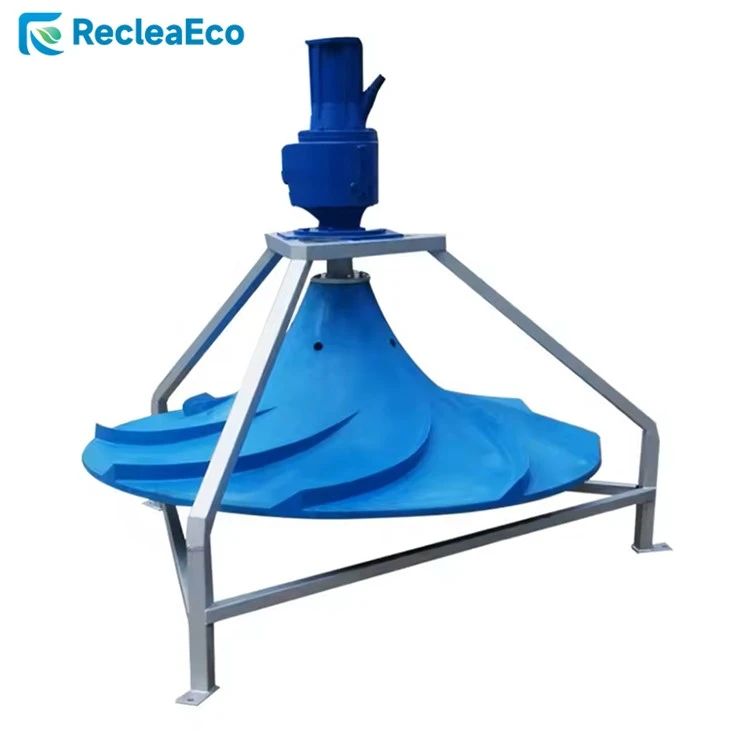

El mesclador hiperbòlic està compost per parts d’accionament, impulsor, base, sistema de muntatge i control electrònic.

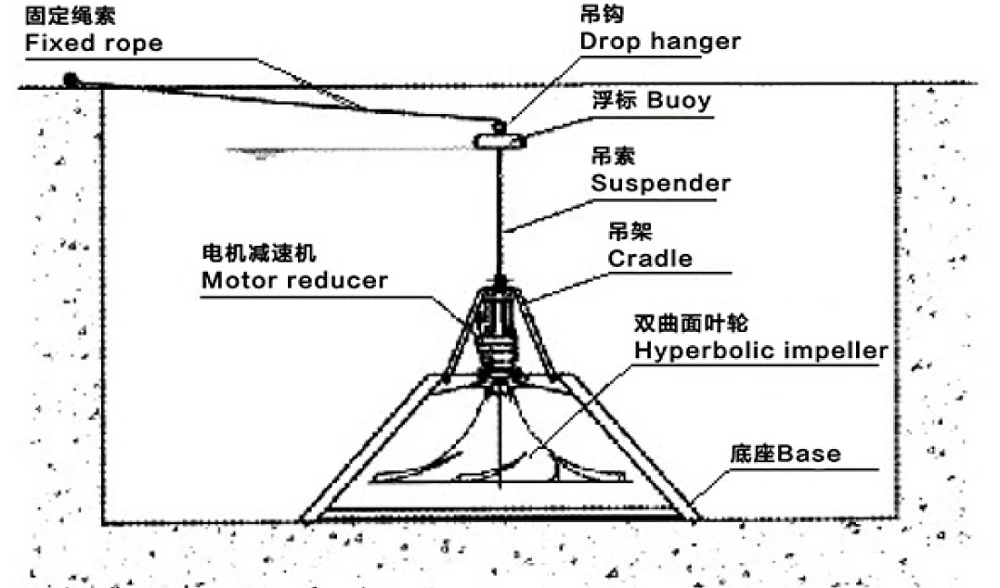

Instal·lació submergible
La figura 1 mostra que el mesclador s’aixeca directament en posició per una grua de camions de braç llarg.

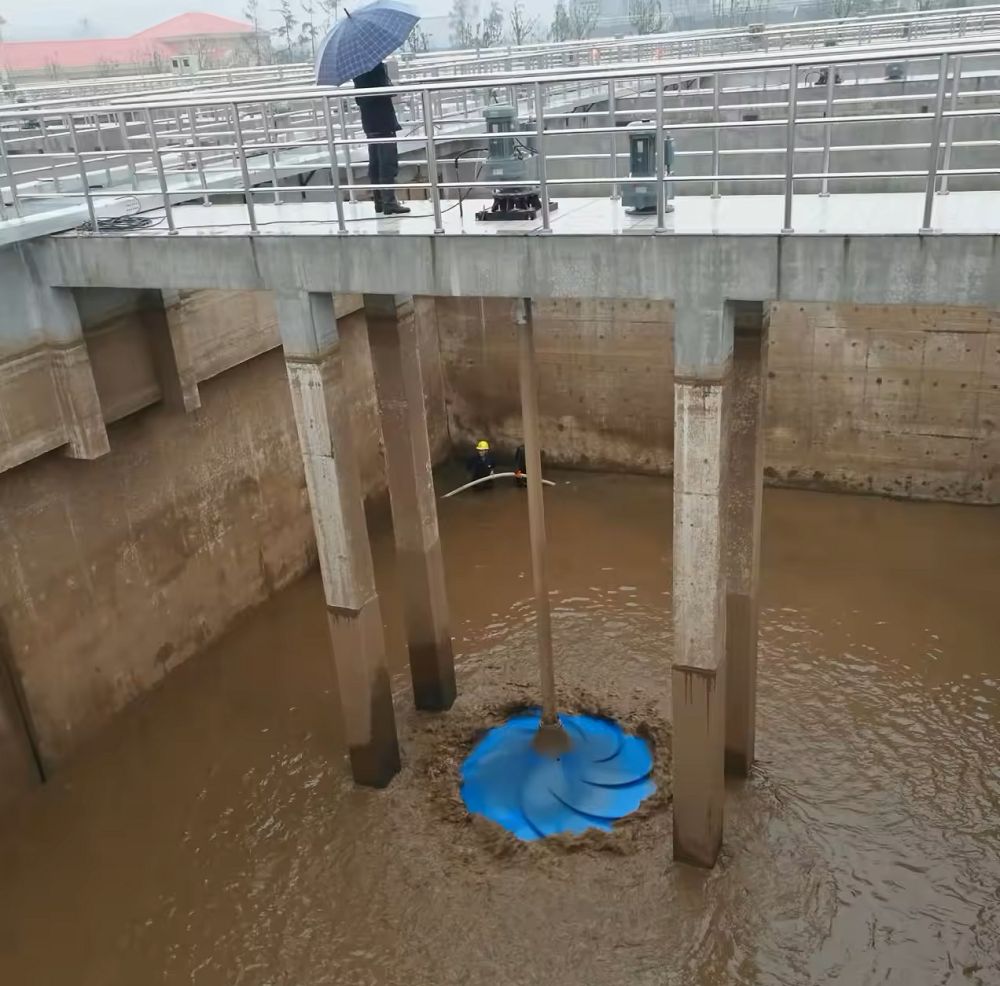

La figura 2 mostra el mesclador que es troba aixecat per un cabrestant manual a través d’un pont de passarel·la creat per la piscina.

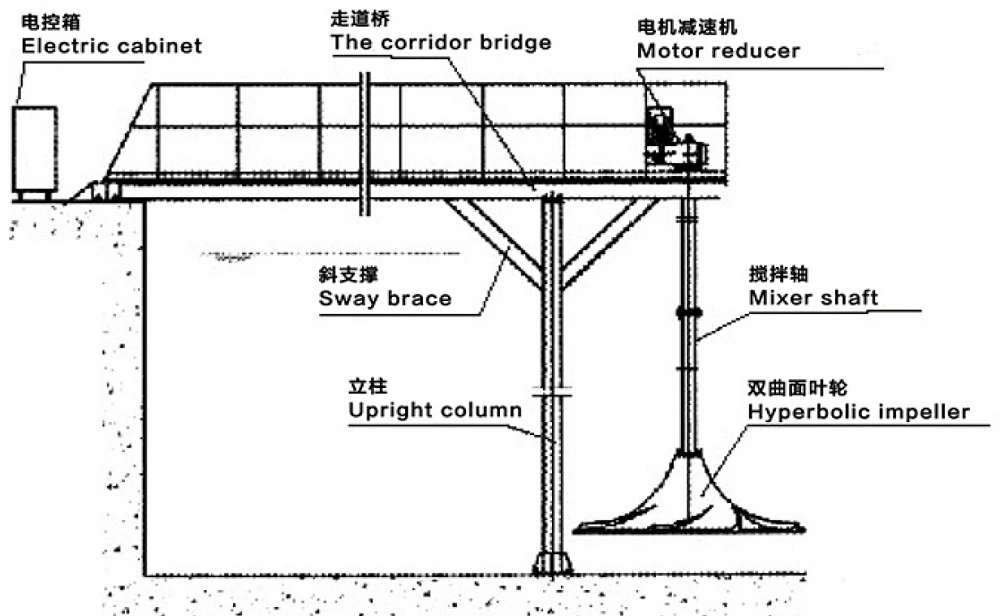

Instal·lació seca
